产品名称：OU5500数字式超声波探伤仪

一、产品概述

      沧州欧谱OU5500数字式超声波探伤仪是一款真彩显示全数字式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

二、产品特点 ●检测范围：15米(钢、纵波)，透射30米（可扩展）； ●可导入客户工件全套检测工艺，会开机就能探伤； ●TOFD扫查功能，高效检测钢板和焊缝，成像清晰稳定；(选配) ●探头校准、曲线制作等各种操作全程提示，对话框互动，无需看说明书； ●DAC、AVG、TCG、彩色腐蚀Bscan、焊缝图示、AWS，球化率等工具齐全； ●彩色B扫描，效果比肩相控阵； ●高精度测厚功能； ●高速实时探伤录像，USB存储无限扩展，导出PDF格式报告，无需安装PC软件； ●高清高亮真彩显示，界面立体，对话框调节； ●重复发射率：16-15000Hz精准调节，高速扫查，绝不漏检； ●超高信噪比，波形清晰稳定，特殊的抗干扰设计。可以智能化抑制恶劣探伤工况下的现场干扰； ●12位AD，高速采样，可使用25M探头检测，微小缺陷，灵敏度和分辨力超高； ●网络远程传输系统文件，可自动进行系统升级； ●可进行探头性能指标的自动分析评测，并生成探头评测报告； ●蓝牙无线传输，手机APP现场生成探伤报告，并实现打印，方便便捷； ●缺陷自动验收，智能评测，高清高亮显示，界面立体美观，人性化操作风格； ●仪器可插U盘自动升级，方便快捷； ●IP65防护标准，合金与硅胶结合外壳，坚固耐用，防水防尘，阻尼支架任意； ●单电15小时连续工作，电池自带独立充电控制，两块电池无限时连续工作。

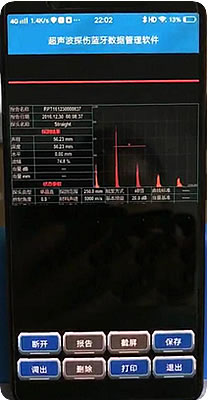

手机APP现场生成探伤报告

三、执行标准

●国家标准：
1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》
2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》
3. JB/T 10062-1999《超声探伤用探头性能测试方法》
4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》
5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》）
●欧洲标准（EN12668）包括有三个部分：
1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器
2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头
3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备

四、主要功能

●自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算；
●500个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●可自由存储、回放1000幅A扫波形及数据（可扩展）；
●外接U盘，内部存储可以随时导出，也可以直接存储无限量的探伤存储文件；
●探伤录像：探伤过程的动态录像，通过外部U盘扩展，可以实现无限时的高质量录像；
●DAC、TCG、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
●B型扫描：实时扫查、显示横截面，可显示工件缺陷形状，使探测结果更直观；
●TOFD自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
●20个内置探伤标准可调出，可以自由输入任意行业标准；
●发射脉冲宽度和强度可调；
●蓝牙模式与手机和计算机通讯，实现探伤报告管理；
●高性能安全环保锂电池供电，标配可连续工作15小时以上；
●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
●数字抑制，不影响增益和线性；
●增益补偿：对表面粗糙度、厚工件远距离探伤等因素造成的Db衰减可进行修正；
●曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置和深度；
●角度和K值两种输入方式；
●回波次数分析；
●回波编码：以不同颜色显示1~9次回波，便于判断缺陷位置；
●裂纹测高：利用端点衍射波自动测量、计算裂纹高度；
●DAC声光报警；
●屏幕的冻结和解冻；
●AWS D1.1/D1.5: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”；
●角度和K值两种输入方式；
●波形填充；
●电源状态指示；
●捕捉标记；
●闸门内波形颜色标记；
●闸门内展宽；

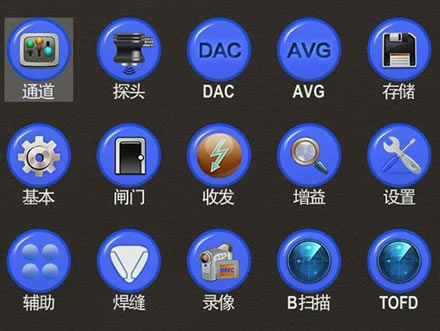

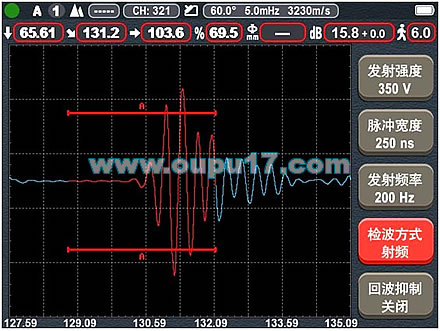

功能菜单	主界面

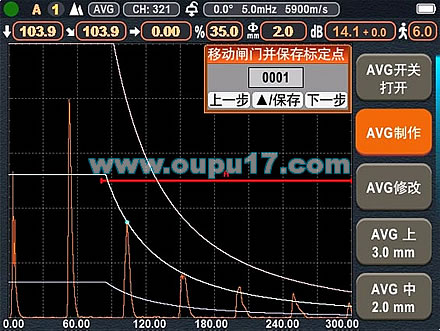

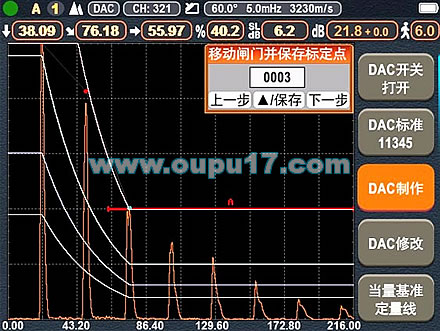

AVG曲线制作	DAC制作，步步提示

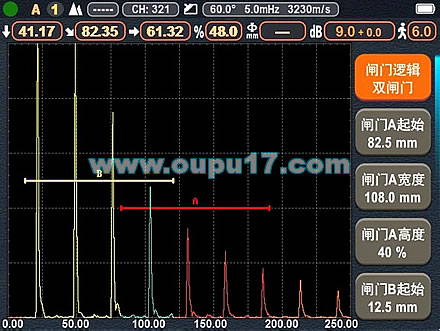

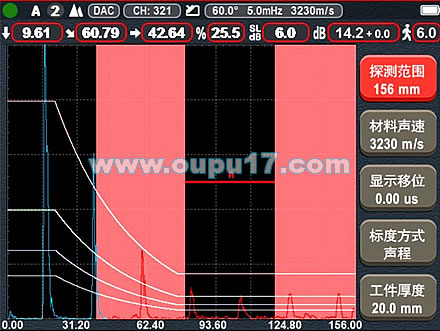

双闸门	回波编码

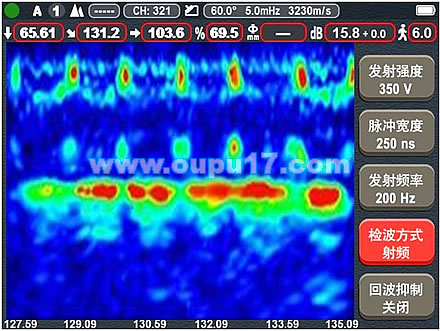

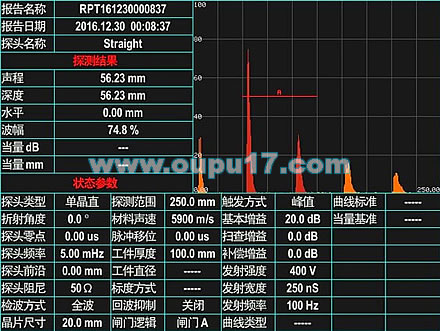

彩色B扫描	探伤报告

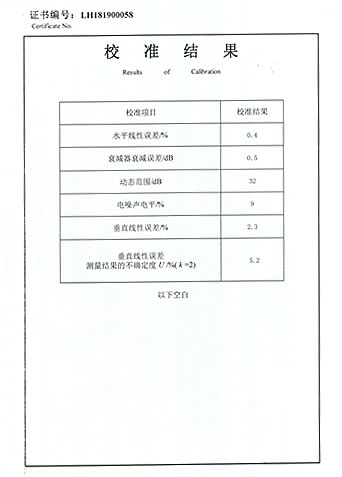

五、技术参数

检测范围	0-15000mm；15米(钢中、纵波)，透射30米(可扩展)
声速范围	100～20000m/s
增益范围	0dB～120dB（设有0.1dB、1dB、2dB、6dB步进值）
重复发射率	16-15000Hz 可调节精准
动态范围	≥38dB
垂直线性误差	≤2%
水平线性误差	≤0.2%
分辨力	>40dB(5P14)
灵敏度余量	>65dB(深200mmФ2平底孔)
数字抑制	(0～80)%，不影响线性与增益
滤波频带	0.1～500MHz
探头频率	0.2-25MHz
采样频率	400M
系统主频	1G
FPGA 主频	600M
报警	蜂鸣报警，LED灯报警
闸门	进波门、失波门；单闸门、双闸门
探头类型	直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头
发射强度	50V、100V、200V、300V、400V、500V分级选择，适用探头范围广
脉冲宽度	在30-510范围内连续调节，以匹配不同频率的探头
探头阻尼	50-400Ω可选，满足灵敏度及分辨率的不同工作要求
硬件实时采样	高分辨率12位AD转换器，波形高度保真
检波方式	正半波、负半波、全波、射频检波
闸门读数	单闸门和双闸门读数方式可选；闸门内峰值读数
校准方式	双弧法、两孔法、V2
探伤工艺导入	500个可导入导出
参数调节方式	快速旋钮/对话框
语言	中文/英语/德语/意大利语/土耳其语
配色方案	五种
标准智能验收评定	√
蓝牙	√
B scan	√
TOFD	√
TCG	√
手机APP	√
AWS	√
球化率测量	√
探头测试报告	√
裂纹测高	√
焊缝图示动态刷新	√
探伤录像	√
插头插座	BNC/LEMO可选
支架	自由角度
电源	直流（DC）9V
待机时间	15小时
环境温度	-10～50℃
相对湿度	20～95%RH
外型尺寸	260×180×50 mm
重量	1.3 kg

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得

六、标准配置

名称	数量
主机	1
锂电池	1
充电器	1
接头连接电缆	1
直探头	1
斜探头	1
耦合剂	1
合格证	1
操作手册	1
装箱清单	1
保修卡	1
包装箱	1

七、可选配置

名称	数量
TOFD组件	1
超声波探伤仪手机APP	1
蓝牙打印机	1
充电器	1

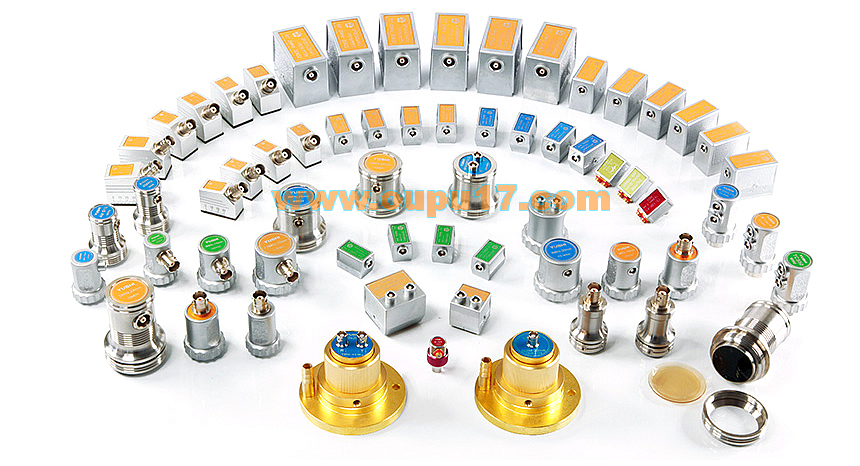

其他种类探头及线缆	1
耦合剂	1
仪器背带	1

八、仪器选型指南

产品图片
型号	OU5100	OU5500
探测范围	0-10000mm	0-15000mm
声速范围	1000-15000	100-20000
动态范围	≥32dB	≥38dB
增益范围	0-110dB	0-120dB
分辨力	>38dB(5P14)	>40dB(5P14)
频带范围	0.1～100MHz	0.2～500MHz
探头频率	0.2～15MHz	0.2～30MHz
灵敏度余量	＞62dB	＞65dB
垂直线性误差	≤2%	≤1.5%
水平线性误差	≤0.2%	≤0.2%
采样频率	100M	400M
系统主频	200M	1G
FPGA 主频	200M	600M
重复发射率	10-1000Hz	10-10000Hz
脉冲幅度	50-400V	50-500V
脉冲宽度	0-510	0-510
AD位数	8位	12位
探伤通道	300个	500个
裂纹测高	●	●
焊缝图示	●	●
自动校准(双弧法)	●	●
自动校准(两孔法)	○	●
自动校准(V2法)	○	●
B scan	○	●
TCG	○	●
AWS	○	●
智能验收评定	○	●
探伤过程录像	○	●
蓝牙	○	●
手机APP	○	●
绝缘子测量	○	●
TOFD	○	●
球化率测量	○	●
抗干扰功能	○	●
探头自动分析	○	●
检波方式	全波	全波、正半波、负半波、射频检波
探头类型	直探头、斜探头、双晶、穿透	直探头、斜探头、双晶探头、 穿透探头，爬波探头，表面波探头
导出报告方式	U盘导出PDF报告	U盘导出PDF报告
支架	单一角度	自由角度
防护等级	IP 62	IP 65
工作时间	8小时	15小时
电池	1块	1块
